Предназначены для рыхления почвы, разбивки пластов почвы после вспашки земель, для предпосевной подготовки почвы без предварительной вспашки, для обработки почвы после уборки пропашных культур и подрезания растительных остатков, для ухода за лугами и пастбищами.
Предназначены для рыхления почвы, разбивки пластов почвы после вспашки земель, для предпосевной подготовки почвы без предварительной вспашки, для обработки почвы после уборки пропашных культур и подрезания растительных остатков, для ухода за лугами и пастбищами.
Бороны могут применяться в различных агроклиматических зонах, на всех типах почв, в том числе подверженных ветровой и водной эрозии, а также на почвах засоренными камнями с размерами не более 10 см и древесными остатками толщиной до 2 см. Допускается эксплуатирование бороны при рельефе (уклон, град) до 10 градусов, также возможна работа на почвах с волнистым и ровным микрорельефом. Боронами также можно работать во влажную погоду.
Батарея – основной рабочий орган бороны. В батарею входят сферические диски. Диски насажены на ось, установленную в двух подшипниковых узлах, и разделены шпульками.
Рабочие органы борон оснащены вырезными сферическими дисками типа «ромашка», которые устанавливаются под углами 120, 150, 180 к направлению движения. Установка угла атаки батарей выбирается в зависимости от требуемой глубины обработки, степени крошения почвы, от влажности и твердости почвы.
При углах атаки 120 рекомендуется работать на легких почвах с повышенной влажностью.
При углах атаки 150 и 180 рекомендуется работать на твердых почвах.
Благодаря особому высокотехнологичному способу изготовления и обработки дисков, а также, материалу из которого они изготавливаются срок службы рабочих органов бороны значительно увеличивается по сравнению аналогичными машинами - в зависимости от условий эксплуатации износ диска составляет 10 мм. на 2 500 га.
Подшипниковый узел состоит из шарикоподшипника, напрессованного на втулку. Для предохранения подшипника от загрязнения в крышки установлены манжеты.
Технические характеристики:
|
|
БНД-1,6 |

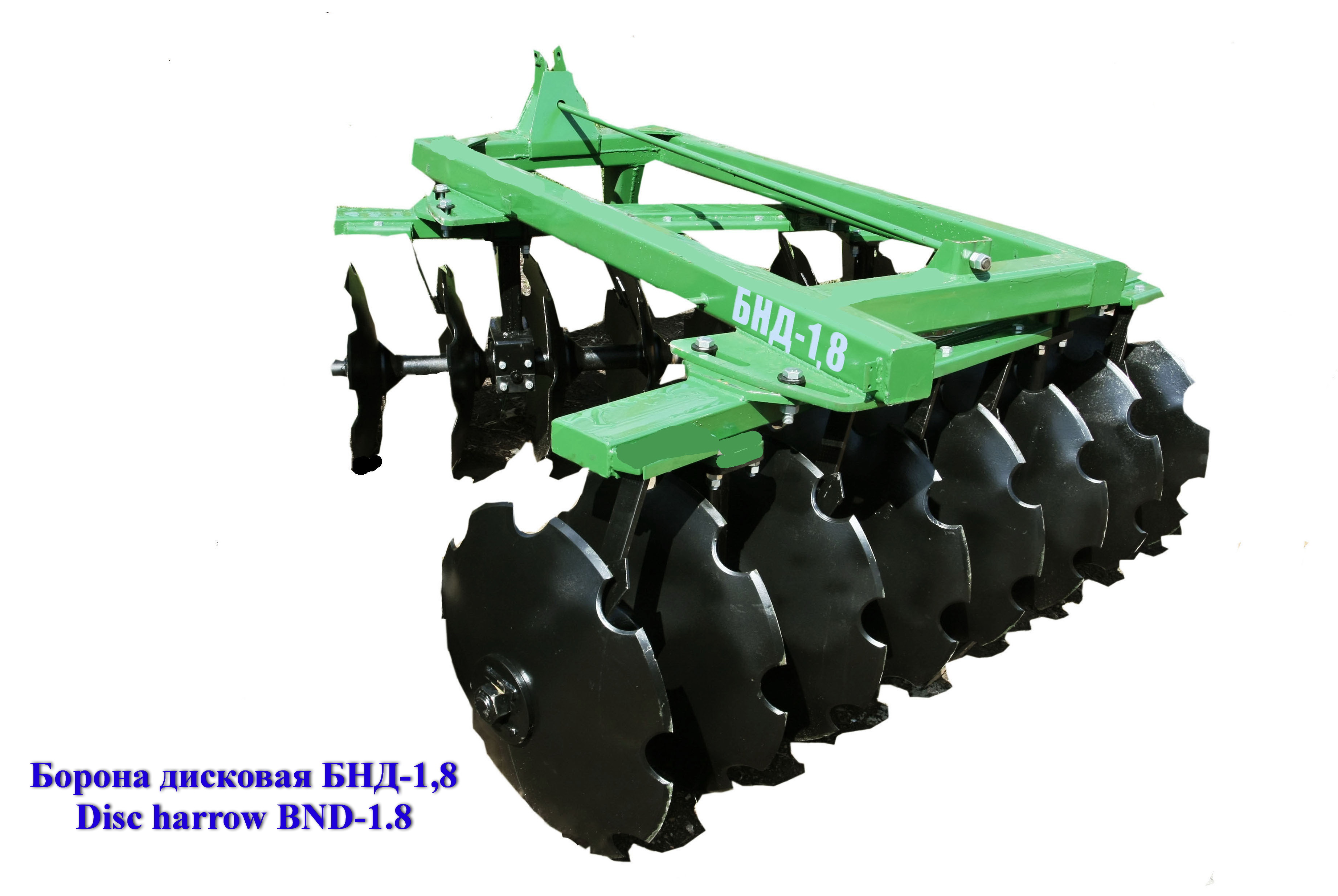

БНД-1,8 |

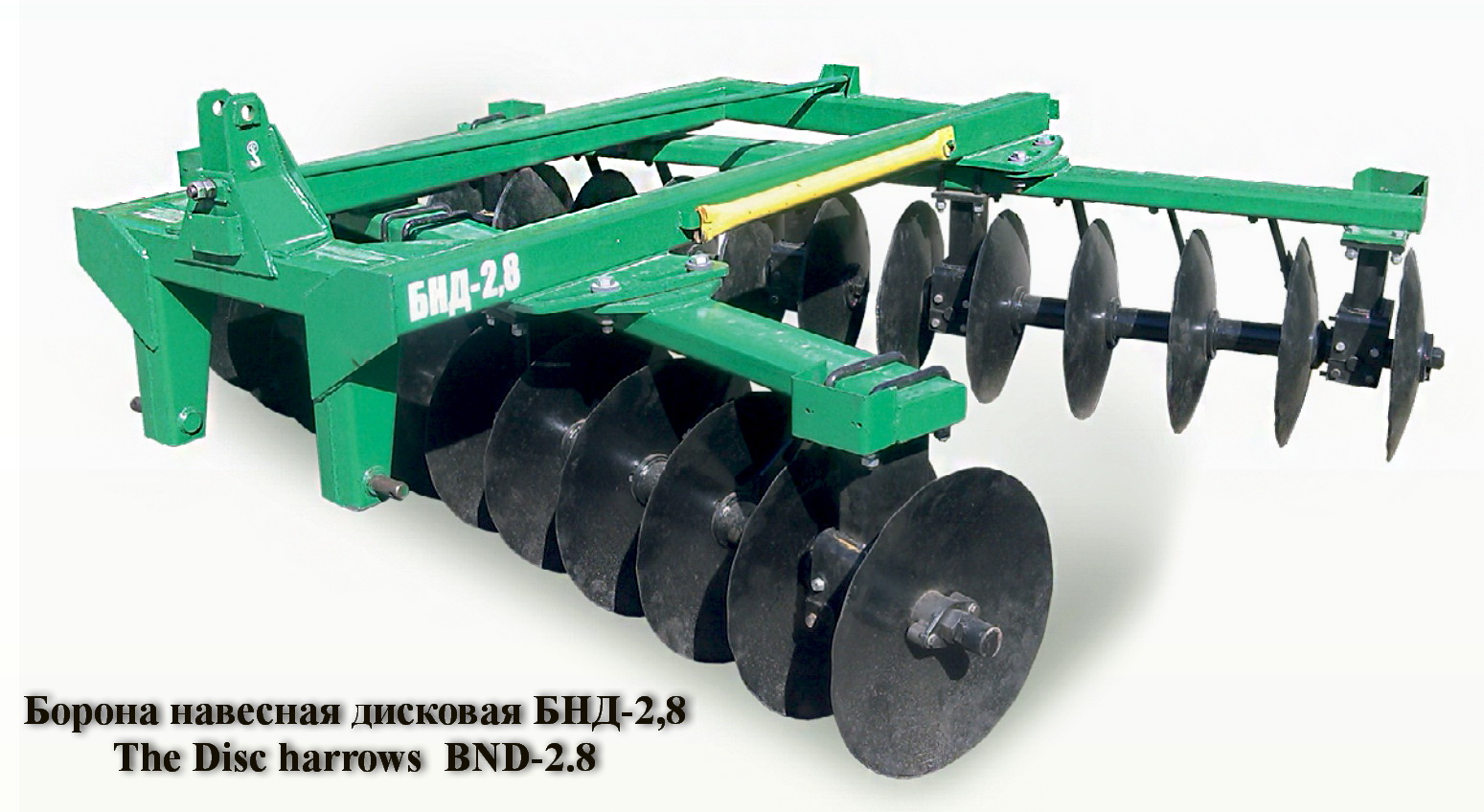

БНД-2,8 |

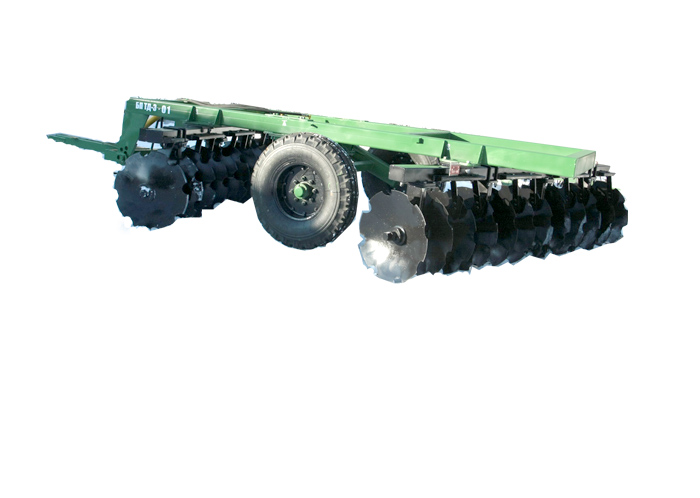

БПТД-3-01 |
БПТД-3-01К |
БПТД-3,3 |
БПТД-4 |

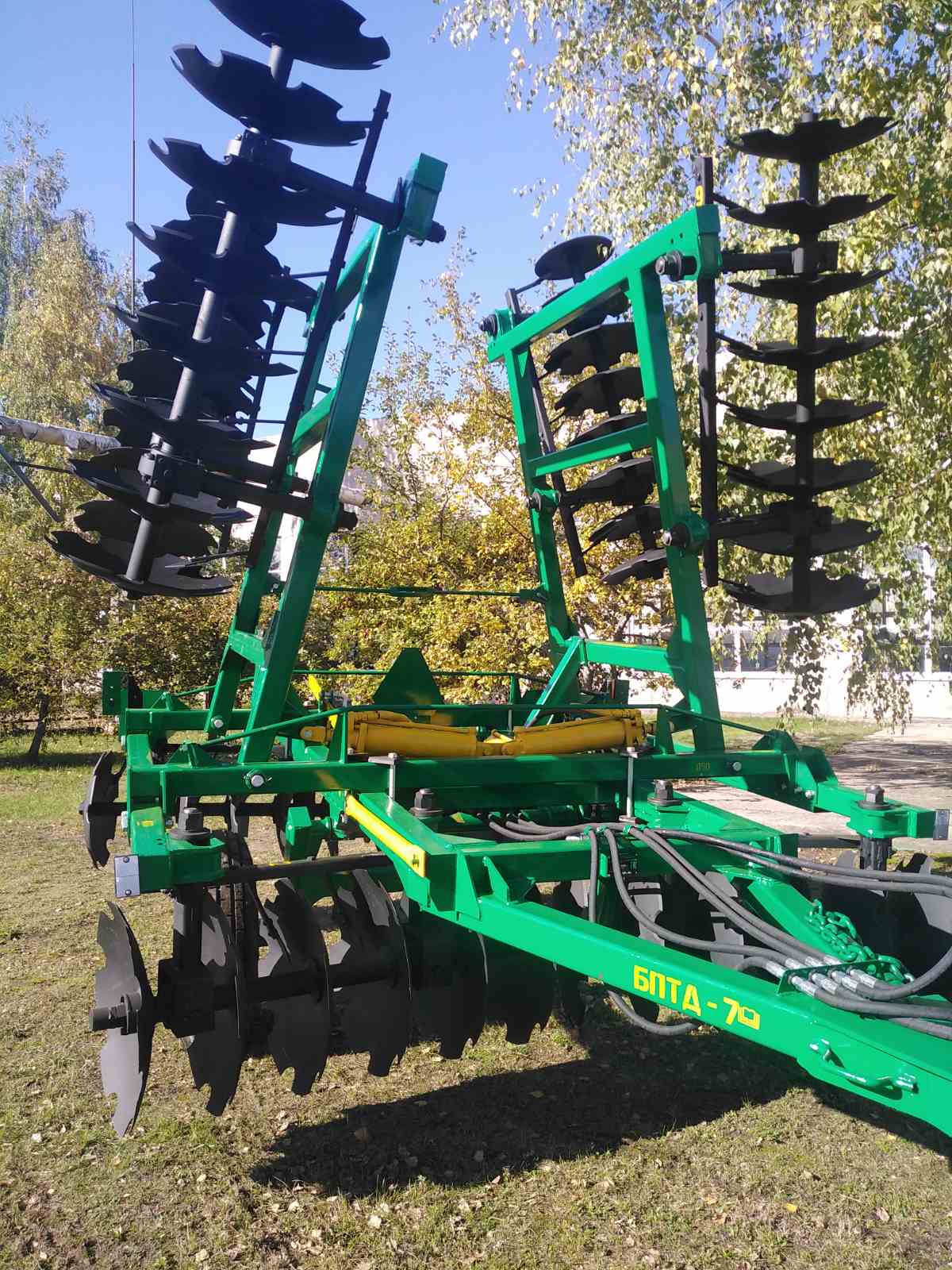

БПТД-7 | |
|
Тип |
навесная |
полунавесная | |||||||
|
Рабочая ширина захвата, м, не менее |
1,6 |
1,8 |
2,8 |
2,9 |
2,9 |
2,9 |
4,0 |
6,9 | |
|
Количество дисков, шт. |
14 |
16 |
24 |
24 |
24 |
25 |
31 и 2 |
55 и 2 | |
|
Количество дисковых батарей, шт. |
2 |
4 |
4 |
8 | |||||
|
Диаметр вырезных дисков, мм |
560 |
650 |
-- |
650 | |||||
|
Диаметр сплошных дисков, мм |
-- |
-- |
480 |
-- |
-- |
-- |
480 | ||
|
Угол атаки батарей |
120 - 180 |
120 - 200 |
120, 150, 180 | ||||||
|
Производительность, га/ч |
1,44 - 1,92 |
1,6 - 2,1 |
2,4 - 4,8 |
1,8 - 3,6 |
2,4 - 4,8 |
4,2 - 8,4 | |||
|
Масса, кг, не более |
450 |
850 |
860 |
1800 |
2081 |
2340 |
3000 |
3500 | |
|
Глубина обработки, см - за один проход (угол атаки 120 - 180 ) - за два прохода (угол атаки 180) |
8 – 10
10 - 15 |
8 – 12
12 - 20 |
8-10
|
| |||||
|
Глубина обработки, см - за один проход (угол атаки 150 - 180 ) (угол атаки 120 - 200 ) - за два прохода (угол атаки 120) |
|
8 - 12 8 – 12
20 | |||||||
|
Габаритные размеры, мм - длина - ширина - высота |
2 000 1 640 1 150 |
3 000 2 200 1 200 |
2 559 2 805 990 |
6 200 3 300 1 500 |
6 760 3 400 1 500 |
6 050 3 500 1 300 |
6 750 4 400 1 360 |
5 400 7 300 1 370 | |
|
Рабочая скорость, км/ч не более |
6 - 12 | ||||||||
|
Транспортная скорость, км/ч, не менее |
15 | ||||||||
|
Толщина дисков, мм, не менее |
5 |
6 | |||||||
|
Тип дисков |
сферические вырезные |
сферические |
сферические вырезные
|
сферические вырезные и сферические сплошные | |||||
|
Тяговый класс трактора |
0,6 |
1,4 |
2; 3 |
5 | |||||
|
Удельный расход топлива, кг/га |
3,5 |
4 - 5,2 |
2,1 - 3,2 |
7,6 |
7,8 |
6,9 |
6,7 |
6,5 |
|
