Культиваторы паровые скоростные КСП-13, КПС-13-1, КПН-6
Культиваторы паровые скоростные КСП-13, КПС-13-1, КПН-6

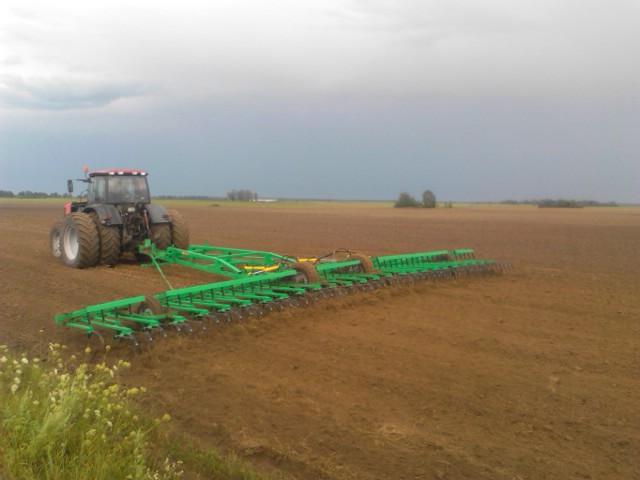

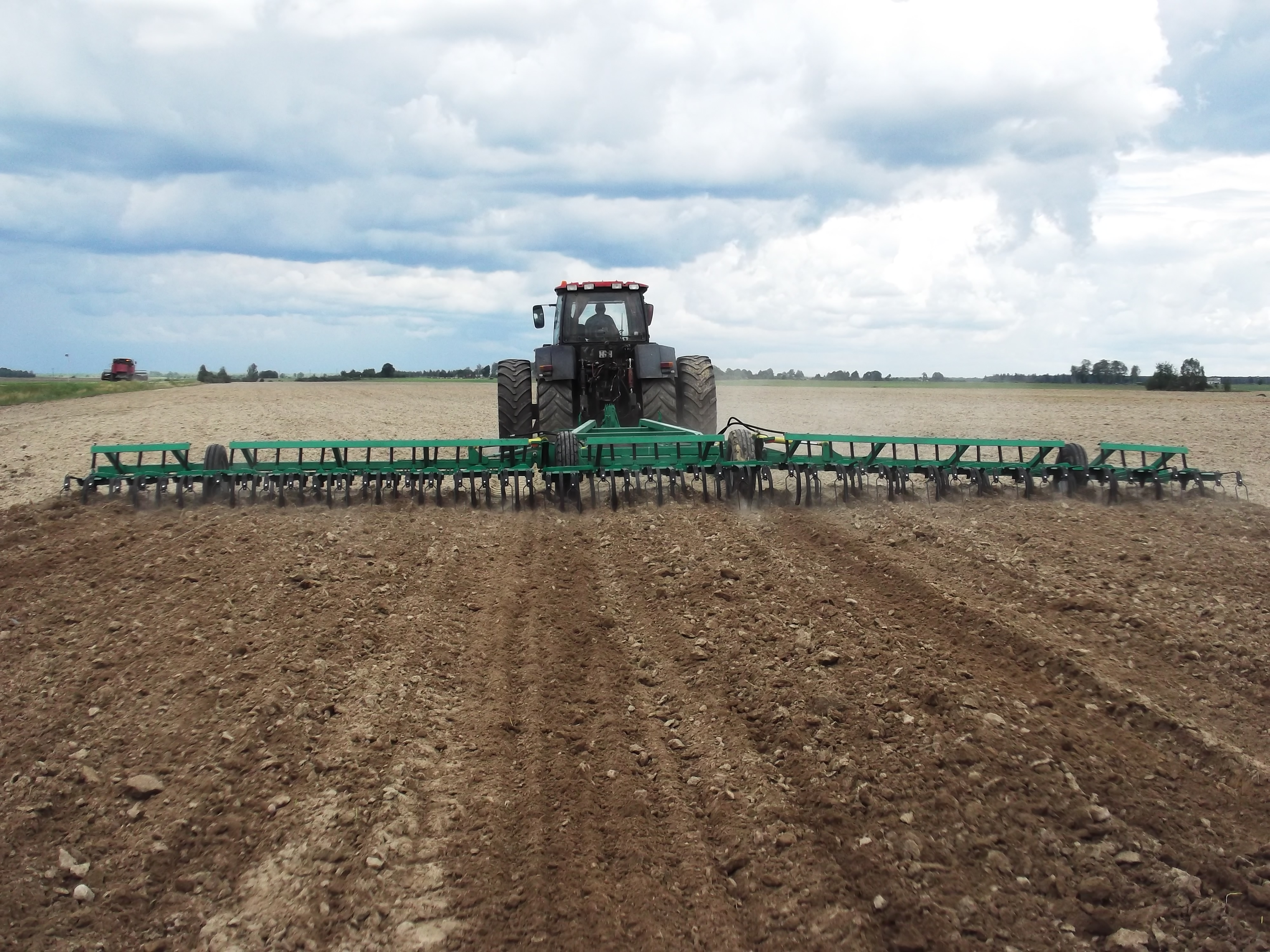

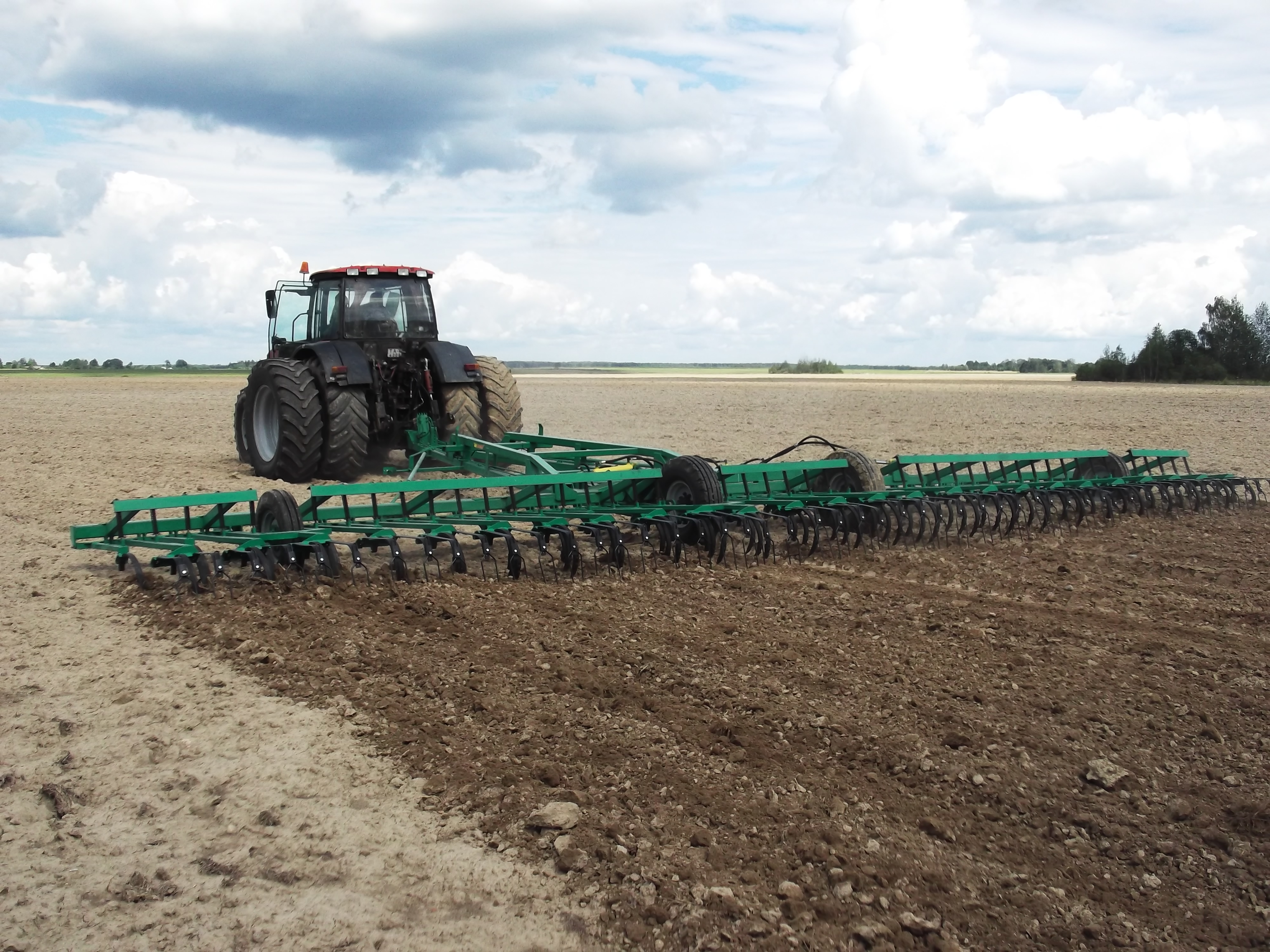

Культиватор предназначен для сплошной обработки почвы после вспашки при подготовке под посев, ранневесеннего закрытия влаги, паровой и полупаровой обработки.   За один проход по полю культиватор обеспечивает полную подготовку почвы к посеву, совмещая культивацию, рыхление и выравнивание.

Оставить заявку

Культиватор предназначен для сплошной обработки почвы после вспашки при подготовке под посев, ранневесеннего закрытия влаги, паровой и полупаровой обработки.   За один проход по полю культиватор обеспечивает полную подготовку почвы к посеву, совмещая культивацию, рыхление и выравнивание.

  В отличие от плуга культиватор выполняет неглубокое рыхление почвы без оборота пласта и без выноса  нижних слоев на поверхность, сочетающийся с подрезанием сорняков.

   Культиватор имеет индивидуально – поводковую систему секций рабочих органов с вибрационным характером работы, в результате чего происходит автоматическая очистка рабочих органов.

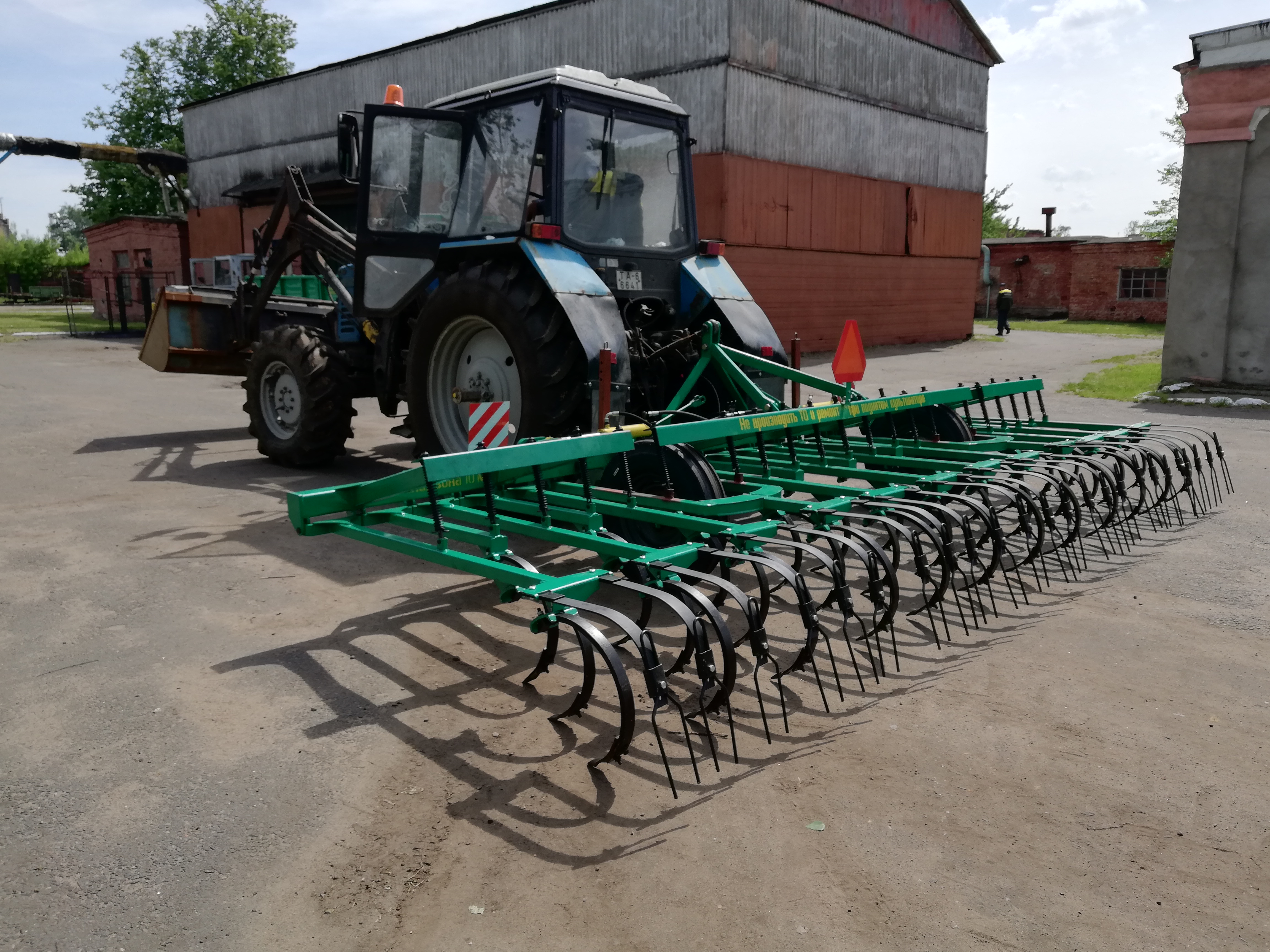

       Культиваторы КПС–13 и КПН-6 комплектуются  рыхлительными лапами.

       Культиватор КПС–13–1  комплектуется стрельчатыми лапами.

       Стрельчатые лапы устанавливаются в два ряда, рыхлительные –  в три ряда.

Для выравнивания поверхности поля и создания мелкокомковатого верхнего слоя почвы предусмотрены подпружиненные загортачи.

       Культиватор, по заказу потребителя, комплектуется дополнительным оборудованием – приставкой катковой КПС-13.25.00.000, которая состоит из пяти прикатывающих катковых секций.

      Регулировка глубины обработки почвы боковых секций осуществляется за счет опорных колес.  Глубину хода рабочих органов изменяют перемещением колес относительно рам. При перемещении колес вверх глубина хода рабочих органов увеличивается, при перемещении вниз – уменьшается.

Культиватор оборудован грядилями трех типов: короткими, длинными и обводными.

      Грядиль короткий  имеет шарнирное индивидуально – поводковое соединение к раме, при котором каждая лапа, прикрепленная к отдельному поводку – грядилю, копирует рельеф поля независимо от других грядилей.

      Грядиль длинный  имеет шарнирное секционное   поводковое соединение к раме, когда несколько лап крепятся на одном грядиле. На длинном грядиле крепится две лапы.

      Грядиль обводной имеет шарнирное секционное рамное соединение к раме. На обводном грядиле крепятся четыре лапы.

      Основными рабочими органами культиватора являются стойки с лапами:

      1) пружинная стойка с рыхлительной копьевидной  лапой с шириной захвата 45 – 55 мм;

или

      2) жесткая  стойка с универсальной стрельчатой лапой (угол крошения 250 - 300) с шириной захвата 270 мм.

      Размещение лап на раме культиватора проводится исходя из условия предотвращения забивания культиватора растительными остатками.

     Рыхлительные лапы расставлены с шагом 170 мм в три ряда. Расстояние между рядами 350 мм.

     Стрельчатые лапы расставлены с шагом 255 мм в два ряда. Расстояние между рядами  700 мм.

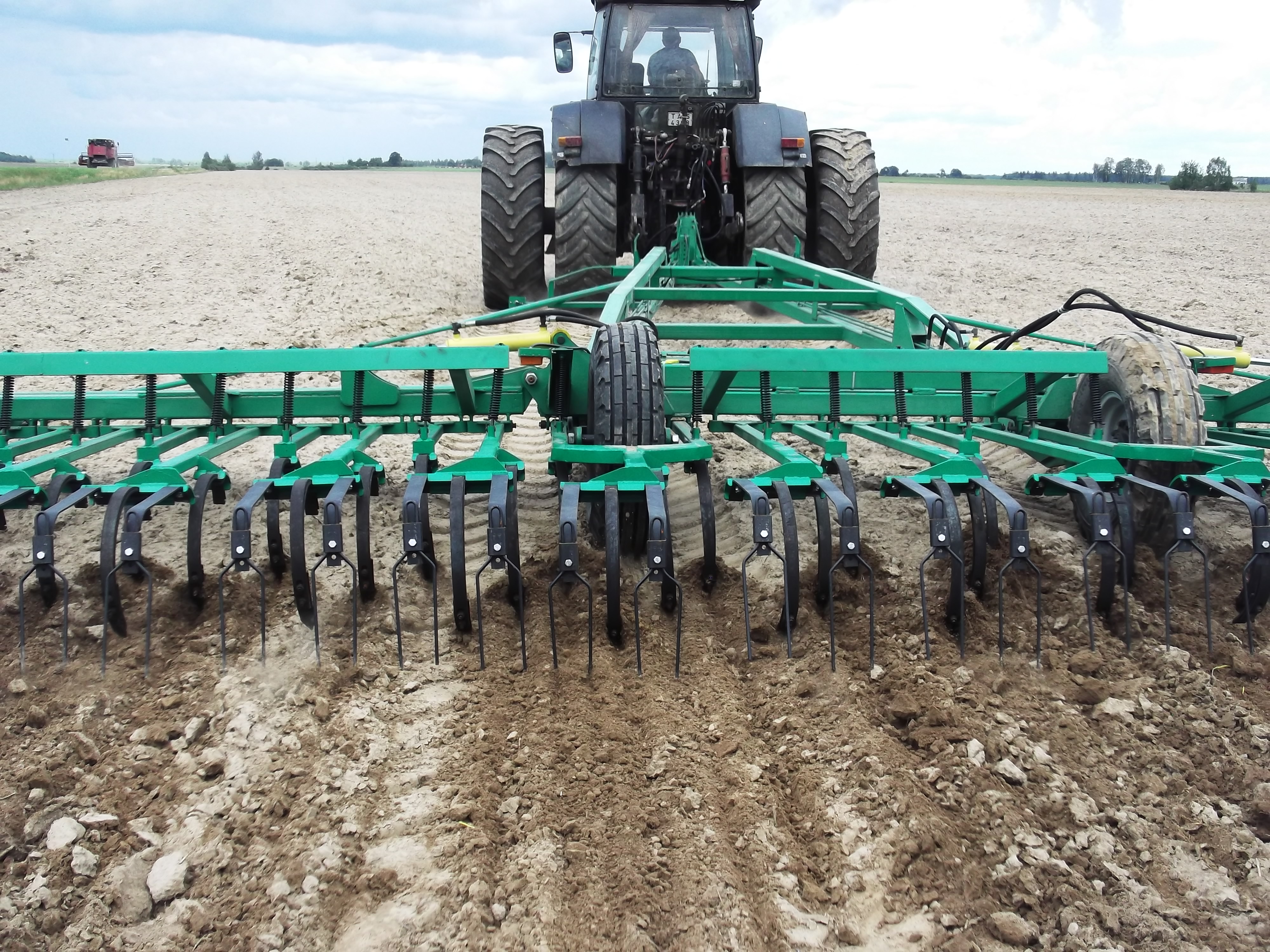

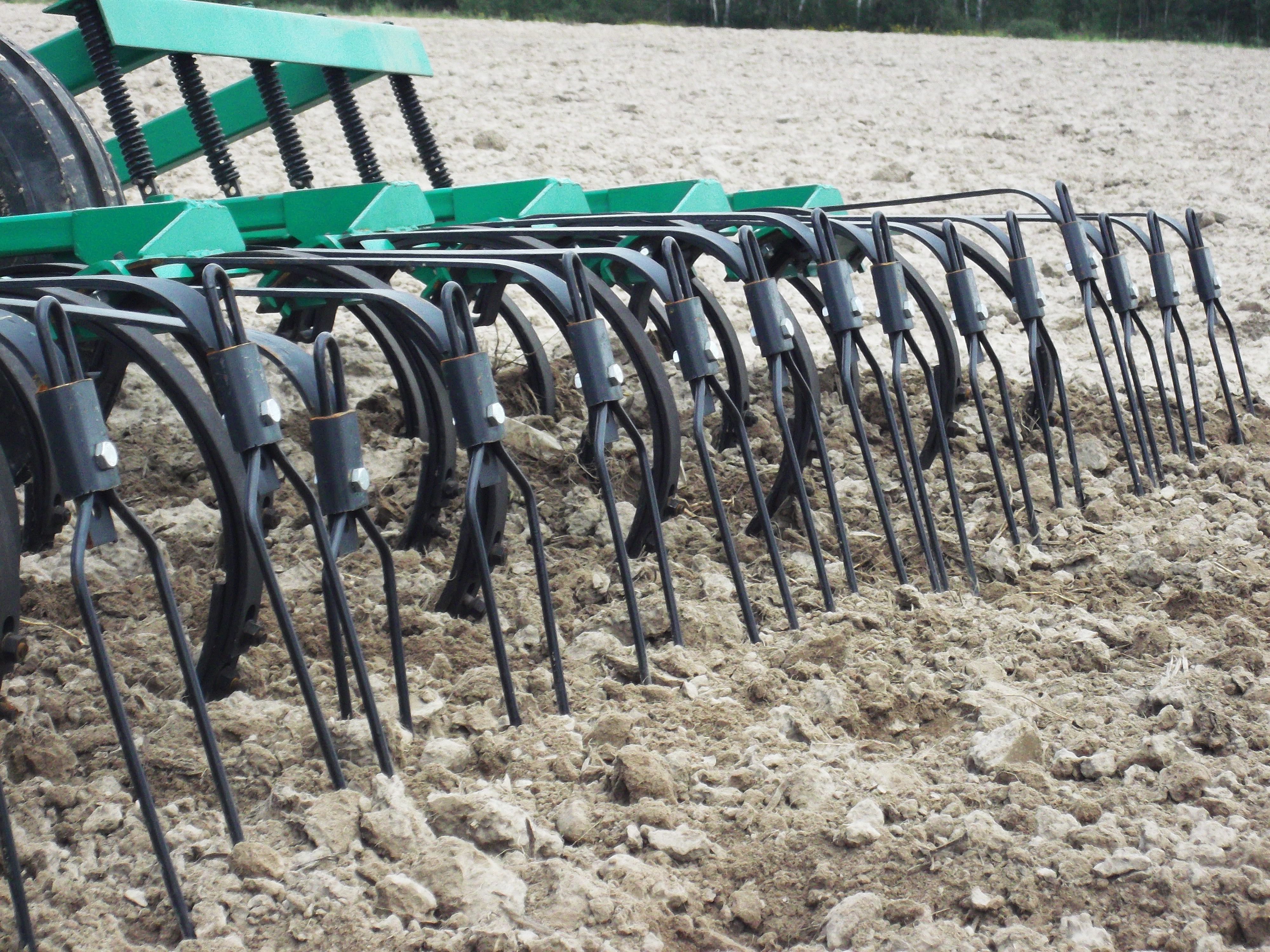

Зубья выполняют  функцию боронования, что обеспечивает более качественную обработку почвы: разделку глыб, выравнивание поля, создания мелкокомковатого верхнего слоя почвы, вычесывание сорняков и растительных остатков.

      Гидросистема культиватора предназначена для перевода культиватора из транспортного положения в рабочее и обратно.

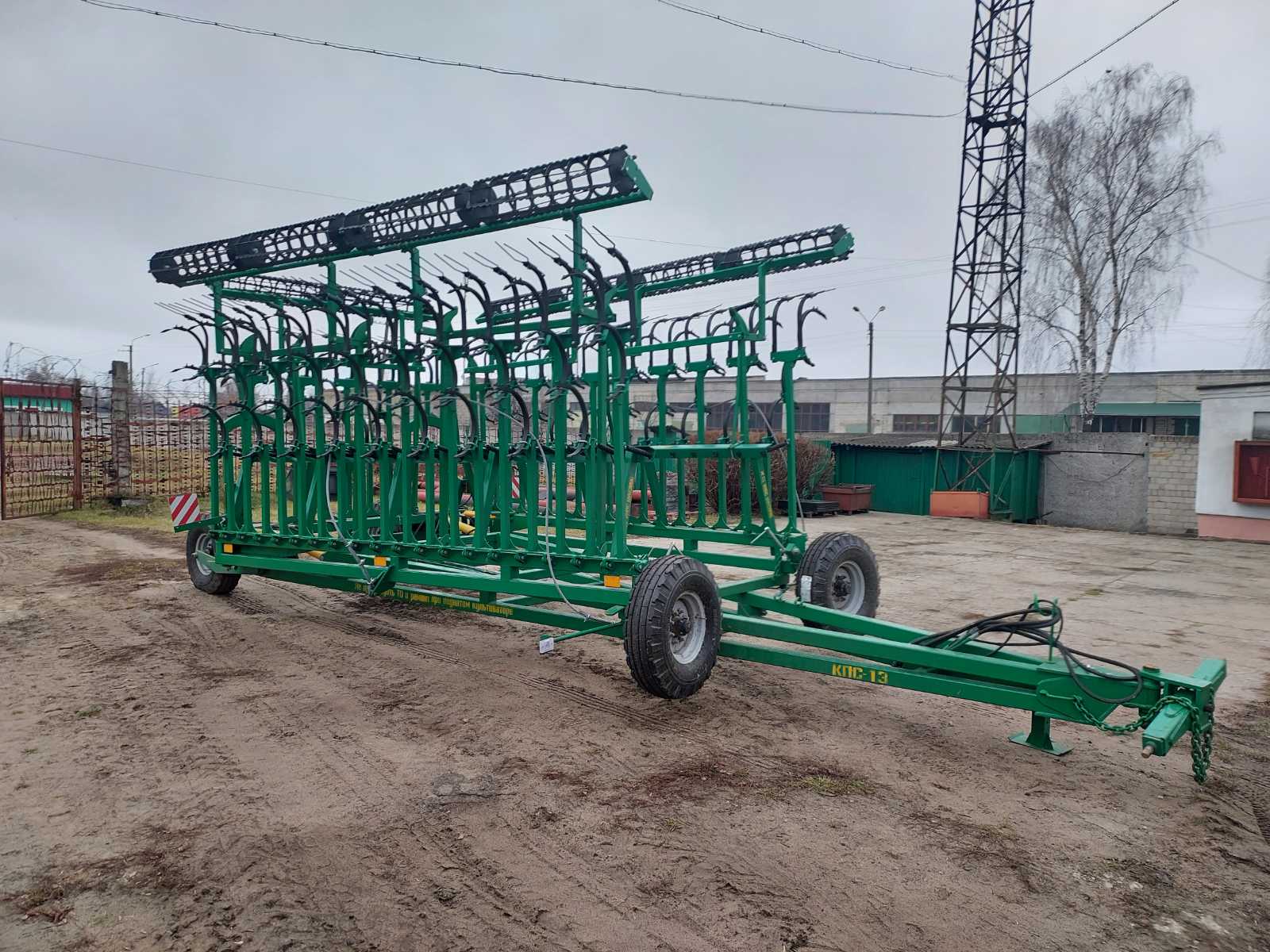

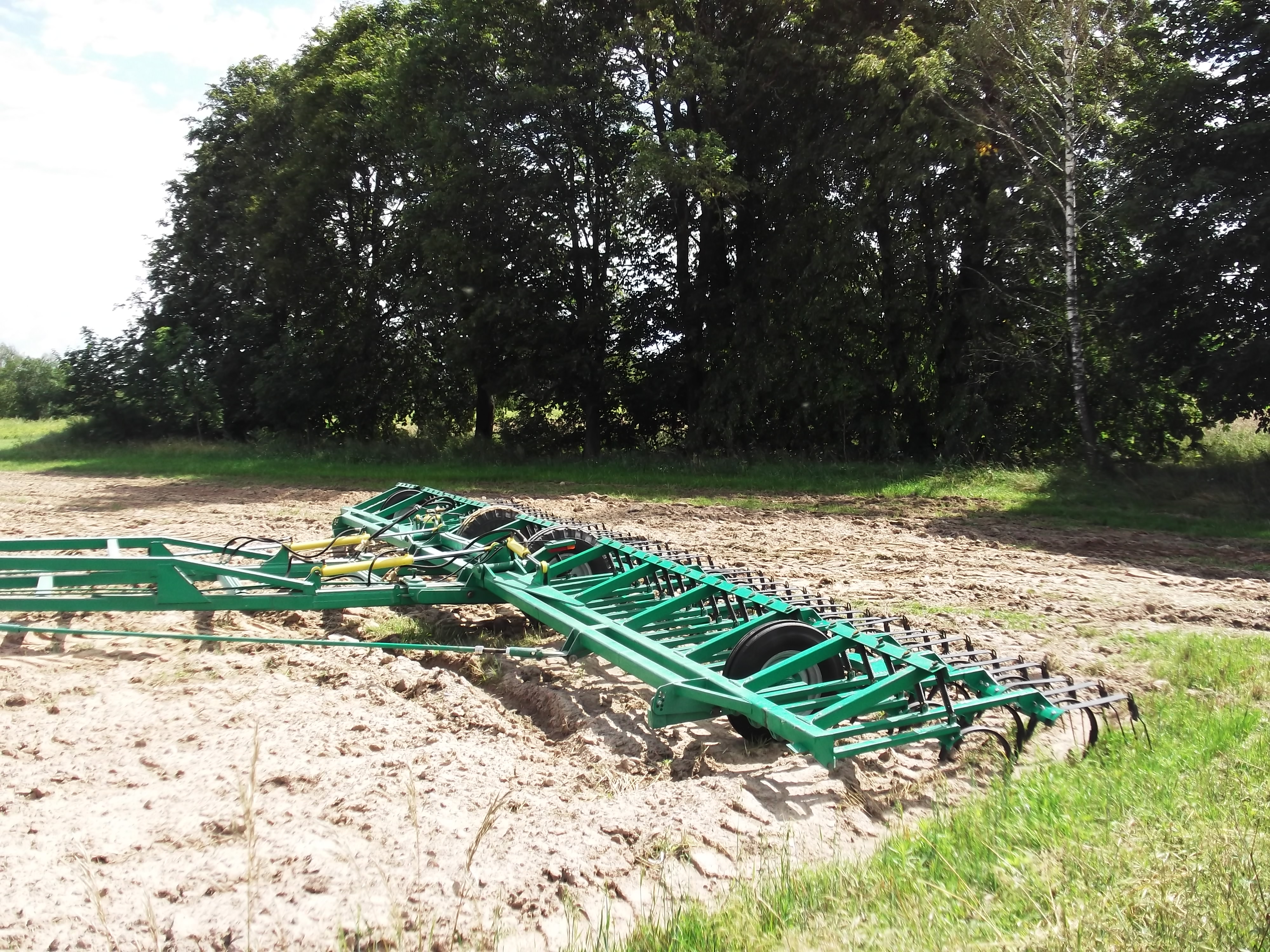

Культиваторы КПС-13 и КПС-13-1 имеют два этапа складывания:  первый этап складывания – при помощи гидроцилиндров поднимаются все рамы в вертикальное положение, второй этап складывания – при помощи гидроцилиндров боковые рамы складываются в горизонтальной плоскости. При раскладывании – наоборот.



Технические характеристики:



Параметры

КПС-13



КПС-13-1



КПН-6



Тип

Полуприцепной



Навесной

Производительность, га/ч



До 15,6



До 7,2



Рабочая скорость, км/ч не более

6-12

Рабочая ширина захвата, м, не менее

13

6

Глубина обработки, см

6-14

Масса, кг, не более

4000

4000

1210

Габаритные размеры, мм, не более:

в транспортном положении: длина- ширина- высота

9200-4250-3000

9200-4250-3000

2450-4052-2280

в рабочем положении: длина- ширина- высота

10000-13035-1040

10000-13035-1040

2450-6005-1325

Дорожный просвет, мм

300±30

Наработка интенсивно изнашивающих деталей:

лапа рыхлительная (стрельчатая), га

40

40

40

стойка пружинная рыхлительной лапы, га

360

-

360

стойка жесткая стрельчатой  лапы, га

-

120

-

Количество лап

76

47

35

Тяговый класс трактора

5

5

2

Показатели качества выполнения технологического процесса:

- крошение почвы на фракции размером, %  не менее

а) размер комков до 25 мм. Включительно

б) размер комков свыше 100 мм



80

не допускается

гребнистость поверхности почвы, см, не более

4

- подрезание сорняков,

80

100

100

- забивание и залипание рабочих органов

не допускается
