Оборудование с набором соответствующих рабочих органов предназначено для:
- погрузки сельскохозяйственных грузов в транспортные средства.
- укладки в скирду или под навес рулонов или тюков сена, соломы массой до 800 кг;
- укладки рулонов льнотресты (массой до 400 кг) в открытых складах (шохах) льнозаводов;
- выполнения лёгких землеройных и планировочных работ;
- погрузки и разгрузки брёвен, досок, брусков, брусьев длиной до 4-х метров (массой до 800 кг);
- уборки мусора;
Оборудование монтируется на колесный трактор тягового класса 1,4 с усиленным передним мостом (822-2300020-02) модель Беларус МТЗ-80/82.

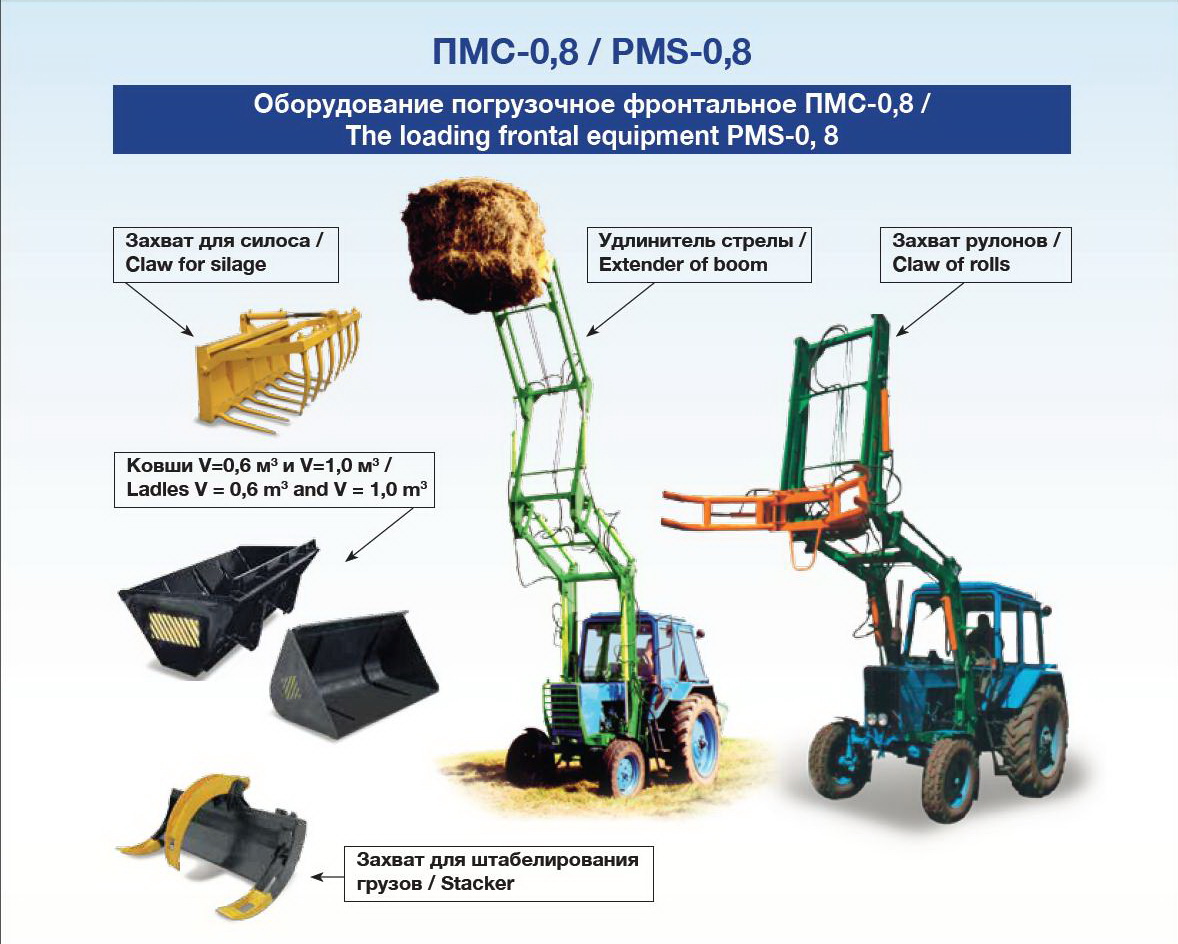

Сменные рабочие органы
- захват рулонов - для погрузки на транспортные средства и укладки в скирду или под навес рулонов или тюков сена или соломы.
Параметры:
Диаметр рулона – 1170…1800 мм.
Масса рулона - до 800 кг.
- ковши V=0,6 м3 и V=1,0 м3 предназначены для забора и погрузки сыпучего (песок, зерно и т.п.) или кускового груза (гравий, щебень, корнеплоды и т.п.)
Масса груза, V=0,6 м3 до 1000 кг
Масса груза, V=1,0 м3 до 800 кг

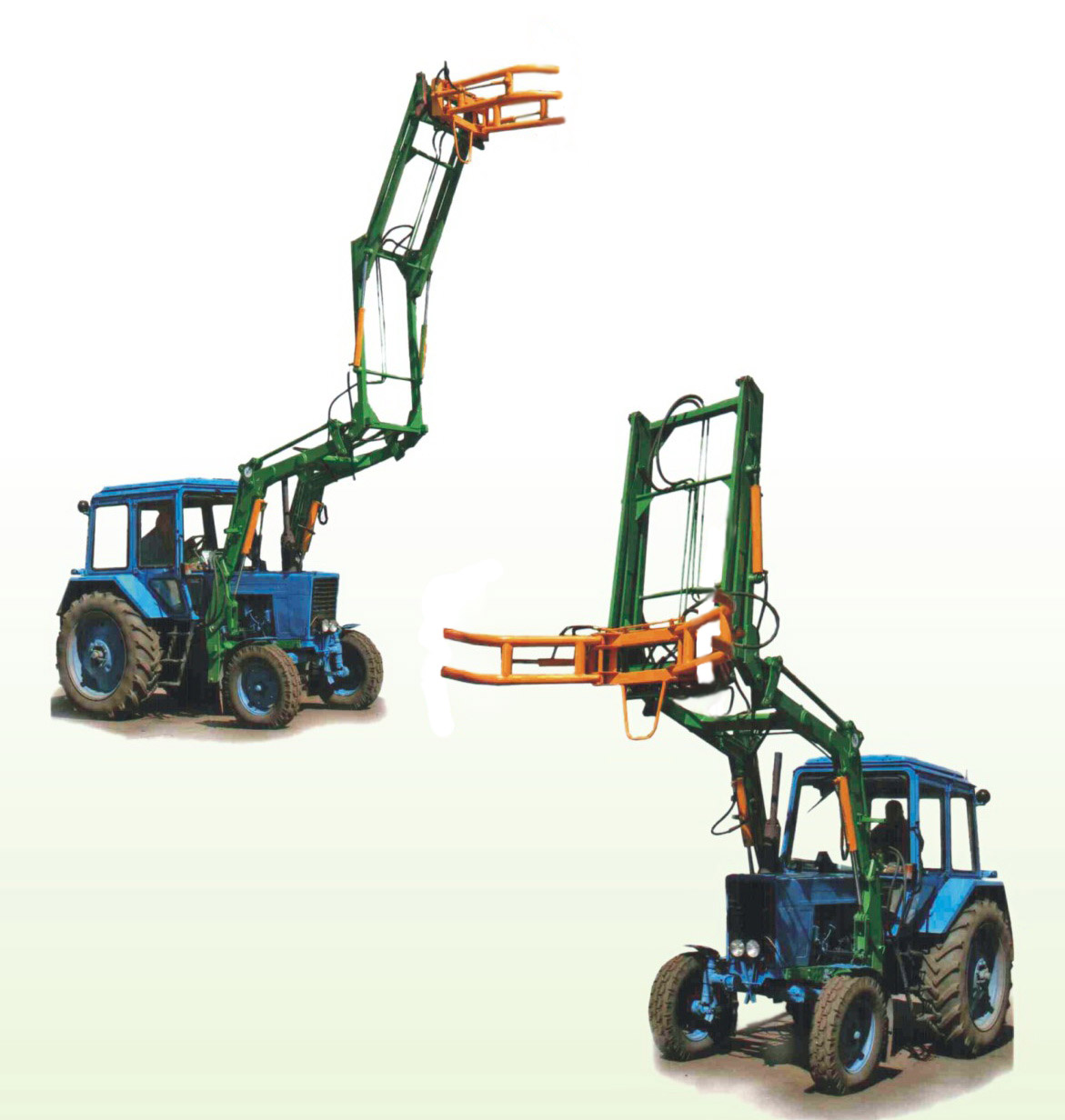

- удлинитель стрелы предназначен для увеличения высоты подъема рулонов льнотресты при работе в открытых складах (шохах) льнозаводов.
Параметры:
Диаметр рулона – 1170…1800 мм.
Масса рулона - до 400 кг.

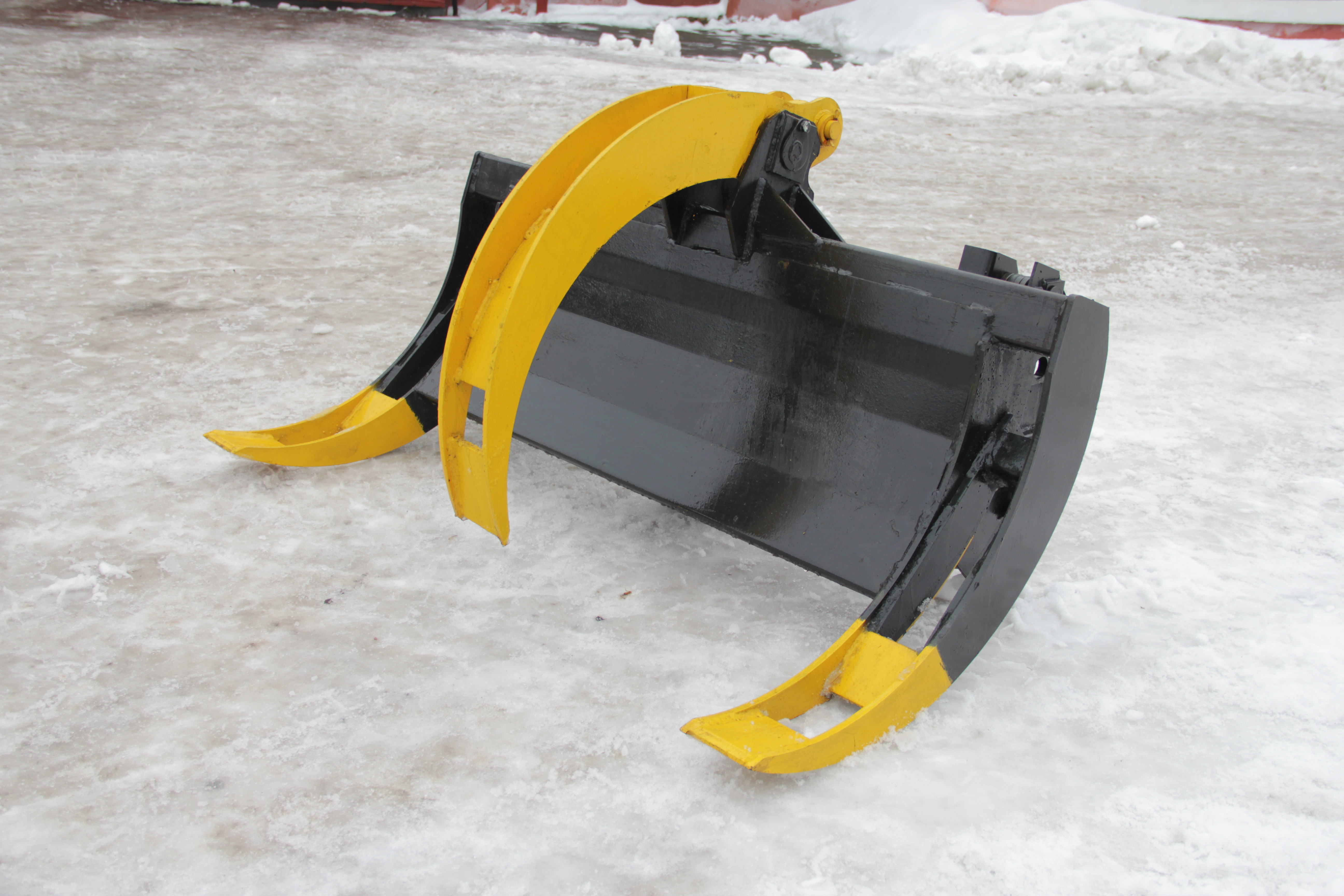

- захват для штабелирования грузов используется при погрузке на транспортные средства и складывания бревен, жердей, досок, брусков, брусьев длиной до 4,0 метров и общей массой до 800 кг в штабели.
Параметры:
Длина груза-до 4,0 м;
Масса груза - до 800 кг

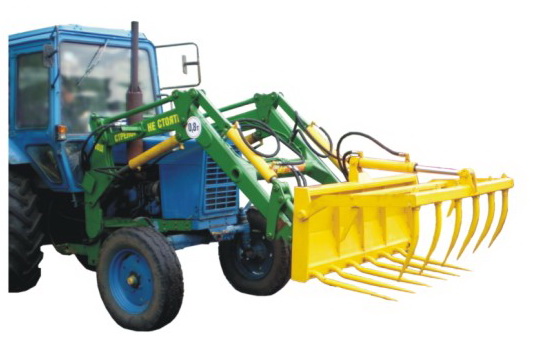

- захват для силоса предназначен для погрузки на транспортные средства силоса и сенажа.
Параметры:
Масса груза - до 800 кг.
Технические характеристики:
|
Параметры |
Значения |
|
Тяговый класс трактора, мощность, кВт |
1,4/60 |
|
Грузоподъемность, т, не более: - при погрузке всех грузов, кроме рулонов льна - при погрузке рулонов льна - судлинителемстрелы |
0,8 0,4 0,5 |
|
Масса, кг, не более: - стрела - захват рулонов - ковш V=0,6 м3 - ковш V=1,0 м3 - захват для штабелирования грузов - удлинитель стрелы - захват для силоса |
760 195 180 220 175 300 260 |
|
Габаритные размеры, мм, не более: - стрела - захват рулонов - ковш V=0,6 м3 - ковш V=1,0 м3 م - захват для штабелирования грузов - траверса - удлинитель стрелы - захватдлясилоса |
3100х1250х1700 1300х1300х550 1300х100х850 1830х1000х850 1280х700х900 1025х130х315 2250х820х1225 1650х1110х850 |
|
Угол запрокидывания ковша в нижнем положении, не менее |
450 |
|
Угол разгрузки при максимальном подъеме, не менее |
500 |
|
Высота погрузки, м, не менее: - захвата рулонов - ковша - с удлинителем стрелы |
3,9 3,4 7,5 |
Монтаж: сменные рабочие органы навешиваются на оборудование погрузочное фронтальное ПМС-0,8, а также на другое оборудование с размером по осям стоек 960 мм и диаметром соединительных осей 32 мм.
