Предназначены для уборки дорог, тротуаров, площадок и других территорий от выпавшего снега, а также выполнения легких бульдозерных работ во всех почвенно-климатических зонах кроме горных при условии рельефа (уклона) до 10 градусов.
Оборудование навешивается на заднее навесное устройство трактора и агрегатируется с тракторами класса 1,4 и 2.

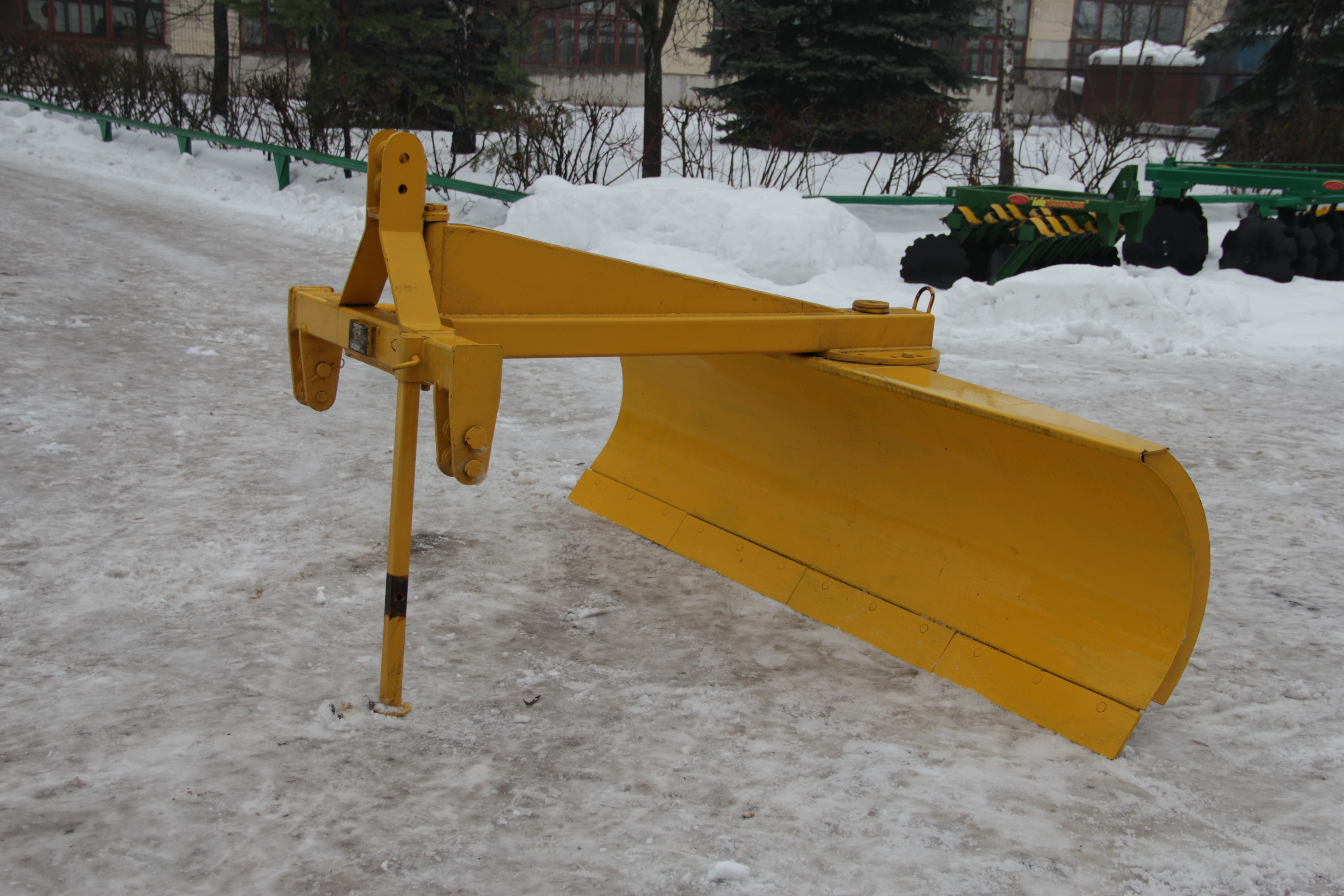

Оборудование состоит из следующих конструктивных элементов:
- отвала
- рамы для СН-250 или балки и рамки навесной для СН-250-1
- шкворня зафиксированного шайбой стопорной; шайбой и гайкой М42х36 посредством которого производится соединение отвала с рамой либо балкой.
Отвал представляет собой сварную конструкцию, состоящую из отвала, опоры, нижнего бруса к которому при помощи болтов М12 крепятся резиновые пластины или стальные ножи.
Отвал имеет 5 фиксированных положений (-30о; -15о; 0; +15о; +30о) для работы с передним ходом трактора и 5 положений для работы задним ходом трактора (отвал поворачивается на 360о), которые фиксируются в нужном положении в зависимости от направления перемещения снега или грунта при помощи болтов и шайб. При необходимости частой смены положения отвала для уменьшения времени на переналадку допускается использовать ось диаметром 20 мм.
Кроме этого на снегоочистителе СН-250-1 балка может поворачиваться на угол 15о или 30о - от продольного положения и фиксировать в этом положении.
Отвал комплектуется:
- для уборки свежевыпавшего снега – резиновыми пластинами,
- для уборки слежавшегося снега и земляных работ - стальными ножами.
Рама представляет собой сварную конструкцию, на которой расположен фиксатор, позволяющий в комплексе с отвалом выставлять изделие в нужное положение.
На раме расположена опора позволяющая устанавливать изделие на хранение в поднятом положении рамы. При работе изделия опора переводится в поднятое (транспортное) положение. Фиксируется опора в нужных положениях чекой.
Управление подъемом и опусканием оборудования осуществляется при помощи гидросистемы заднего навесного устройства трактора.
Оборудование снегоочистительное СН-250-1 имеет дополнительную ось, позволяющую смещать отвал вправо относительно оси трактора, что позволяет производить работы по очистке от снега более широким спектром захвата очищаемой территории.
СН-250-1 рекомендован для использования совместно со снегоочистителем навесным ЛС-2,5.00.000, что позволяет увеличить ширину прохода.
Технические характеристики
|
Параметры и размеры |
Значения |
|
|
Модель |
СН-250 |
СН-250-1 |
|
Тип |
Фронтальный навесной |
|
|
Тяговый класс трактора |
1,4-2 |
|
|
Максимальная ширина захвата, мм, не более: - при прямой лопате - при повороте балки на 30о |
2 500 2 100 |
|
|
Габаритные размеры в собранном виде, мм: - длина -ширина -высота |
1 800 2 500 1 350 |
1 900 2 500 1 350 |
|
Вынос отвала вправо относительно оси трактора, мм. не более: - при повороте балки на 30о - при повороте балки на 45о |
- - |
680 960 |
|
Масса, кг, не более: |
400 |
420 |
|
Рабочая скорость, км/ч не более |
12 |
|
|
Транспортная скорость, км/ч, не более |
30 |
|
