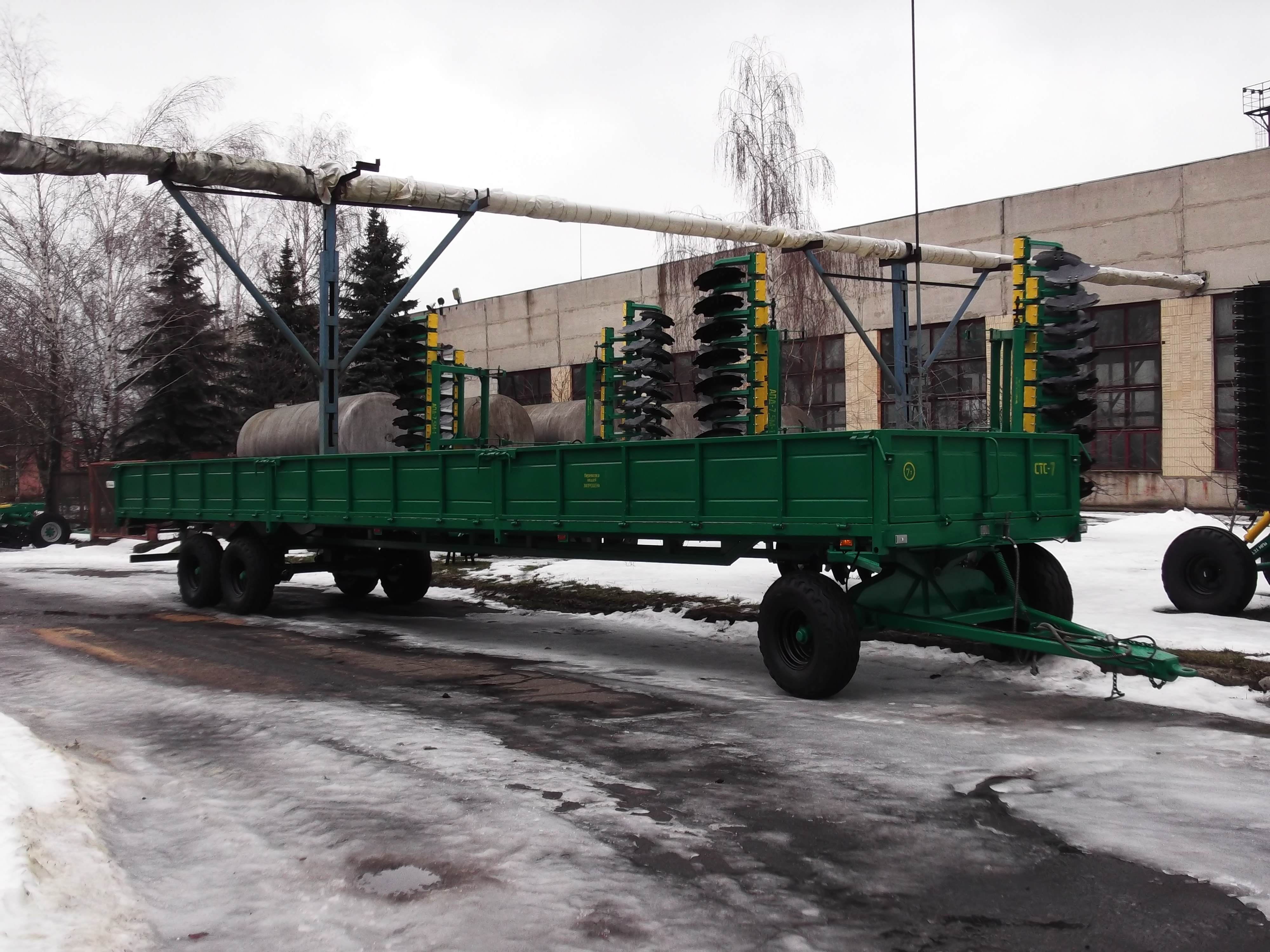

Данное транспортное средство предназначено для перевозки опор линий электропередач и других длинномерных грузов. Возможно использование прицепа для перевозки легковесных грузов.
Средство агрегатируется с колесными тракторами класса 1,4 –2,0,оборудован-ными тягово-сцепным устройством ТСУ-2 (гидрокрюк), пневмоприводом тормозов, розеткой для подключения светосигнального электрооборудования.
Средство состоит из следующих конструктивных элементов:
- платформы с откидными бортами;
- тележки балансирной;
- тележки подкатной с дышлом
- тормозной системы с пневмоприводом колес балансирной тележки;
- стояночного тормоза с механическим приводом;
- светосигнального оборудования;
Платформа представляет собой жесткую сварную конструкцию, являющуюся несущей частью кузова. Платформа состоит из рамы платформы (соединенных между собой продольных и поперечных балок и уголков), а также листовой обшивки, которая является днищем кузова.
Откидные боковые борта шарнирно соединены с платформой и представляют собой жесткую сварную конструкцию коробчатого типа, обшитую листом. Боковые откидные борта состоят из трех частей.
Передний борт связан с платформой и удерживают груз при передвижении прицепа.
Тележка балансирная крепится к раме при помощи стремянок.
Тележка подкатная представляет собой ось, на которой установлены два колеса, впереди к оси шарнирно крепится дышло, к раме платформы подкатная тележка крепится шарнирно через седельное устройство.
Система тормозная пневматическая представляет собой тормоза колодочные, установленные на колеса тележки балансирной и привода тормозов от пневмосистемы трактора.
Стояночный тормоз, установленный на задней балке, является ручным механическим тормозом.
В состав светосигнального оборудования входит: вилка штепсельная, жгут проводов, фонари габаритные передние, фонари комбинированные задние, фонарь освещения номерного знака, световозвращатели – шестнадцать боковых оранжевых и два задних красных.
Технические характеристики
|
Параметры |
Значения |
|
Тип |
Прицеп |
|
Грузоподъёмность, т, не более |
7 |
|
Площадь платформы, м2 |
25,7 |
|
Масса, кг, не более |
3500 |
|
Габаритные размеры, мм, не более: - длина – ширина – высота Внутренние размеры платформы, мм: - длина – ширина |
14000 – 2500 – 1850
12 000 - 2 286 |
|
Погрузочная высота по полу платформы, мм не более |
1200 |
|
Максимальная скорость движения, км/ч |
20 |
|
Шины |
13,0/75-16-НС10 |
|
Давление в шинах, МПа |
0,31 |
|
Дорожный просвет, мм, не менее |
340+10 |
|
Угол поперечной статической устойчивости, градус, не менее |
30 |
|
Тип тормозной системы |
Пневматическая однопроводная
|
|
Стояночный тормоз |
с механическим приводом |
|
Диски колес (рекомендуемый/допускаемый |
W11-16/(W8-16 и W9-16) |
