Агрегаты почвообрабатывающие дисковые с шириной захвата от 2 до 7,5 метров
Агрегаты почвообрабатывающие дисковые предназначены для предпосевной обработки почвы, для разделки пластов почвы после вспашки лугов и пастбищ, быстрой, поверхностной обработки стерни с интенсивным смешиванием (лущением), бесперебойно работают даже при большом количестве соломы. Обработка кукурузных полей с большим количеством соломы и стерни, перепашка кормовых угодий и рекультивация паров, предпосевная подготовка и заделка жидкого навоза, выравнивание и прикатывание поверхности поля, создание мульчирующего слоя, предотвращение ветряной и водной эрозии. Обеспечение одновременного выполнения двух операций: дискование почвы и предпосевное прикатывание, создает возможность производить посев различных культур.

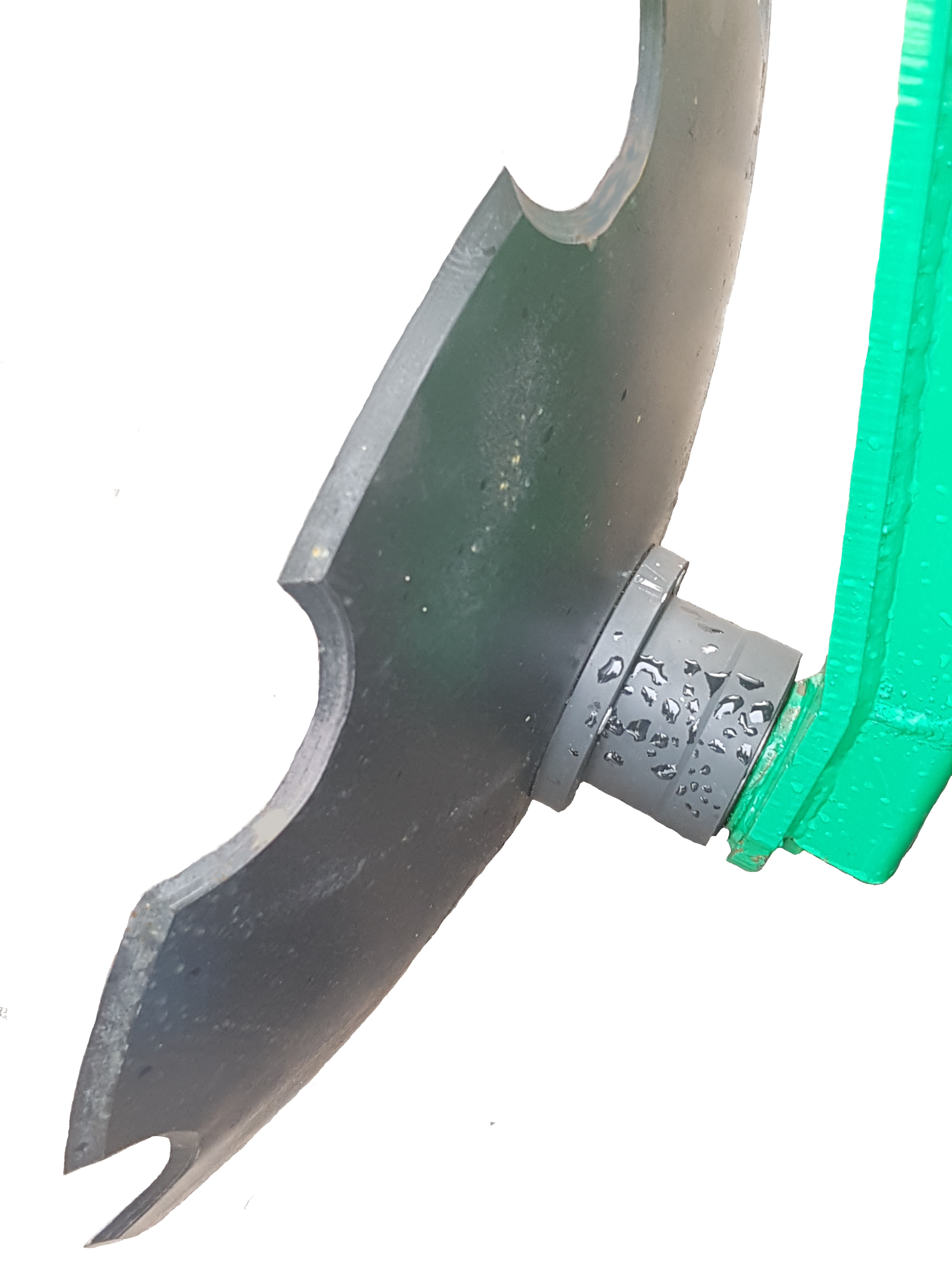

Рабочие органы агрегатов оснащены вырезными сферическими дисками типа «ромашка» диаметром 560 мм, толщиной 6 мм. Диски проникают в почву на глубину от 5 до 16 см.
Каждый диск агрегата установлен на индивидуальной стойке, что позволяет агрегату работать на полях с большим количеством растительных остатков и сорняков, исключая наматывание растительных остатков на ось диска и забивание междискового пространства, а также обеспечивает высокую ремонтопригодность агрегата.

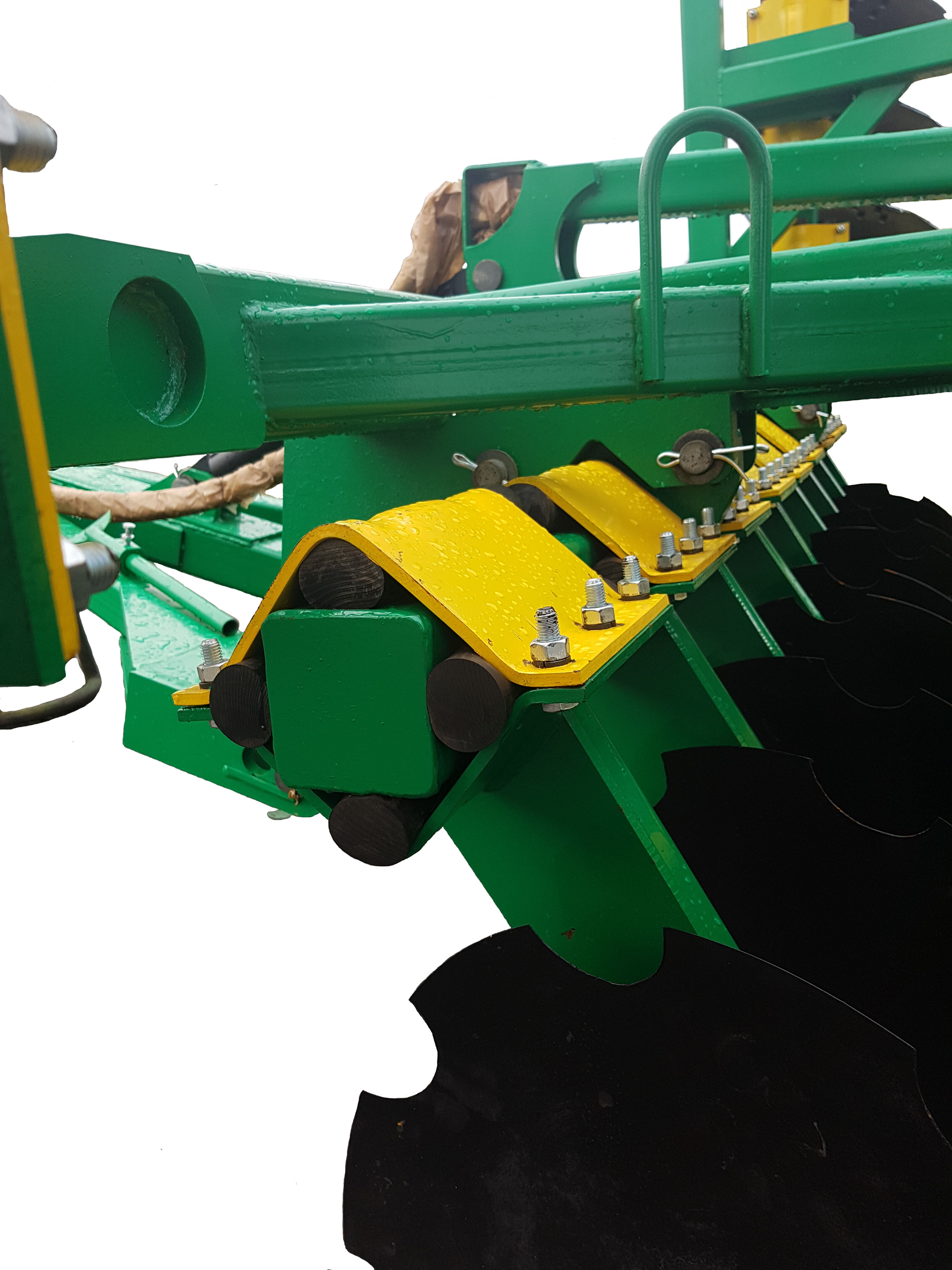

Агрегаты почвообрабатывающие дисковые оснащены индивидуальной защитой, которая обеспечивается системой из четырех резиновых блоков-амортизаторов (демпферов) при помощи которых каждая стойка с диском индивидуально крепится на раме, позволяющим дискам двигаться в случае столкновения с препятствием, поскольку каждый диск реагирует независимо, рабочая глубина всей машины не изменяется. Угол атаки передней и задней батарей дисков составляет 15°.
Одним из основных преимуществ агрегатов почвообрабатывающих дисковых производства ОАО «Бобруйсксельмаш» является применение надежного подшипникового узла собственного производства.
Все детали, входящие в состав узла подшипникового, а в частности: корпус, ось, втулка, крышки - выполняются из углеродистых качественных конструкционных и легированных сталей, зоны рабочих поверхностей подвергаются дополнительной термической обработке, что увеличивает износостойкость данного узла, а, соответственно, и срок его службы.
В узле используется двухрядный радиально-упорный шариковый подшипник качения с канавкой для ввода шариков, выдерживающий значительную радиальную нагрузку.
В качестве защиты подшипника от попадания в него загрязнения и преждевременного выхода его из строя, применяются кассетные уплотнения таких известных брендов в сфере производства резино-технических изделий как Simrit и Nak.
Изготовление комплектующих деталей подшипникового узла осуществляется на высокоточных двухшпиндельных станках с ЧПУ, которые обеспечивают высокое качество и точность геометрических параметров деталей.
В зависимости от почво-климатических условий региона, в котором предполагается использовать данные агрегаты предлагается выбор прикатывающих катков адаптированных всем видам почв: спиралевидный, зубчатый, планчатый, трубчатый.
Технические характеристики:
Параметры |
АПН-2 |

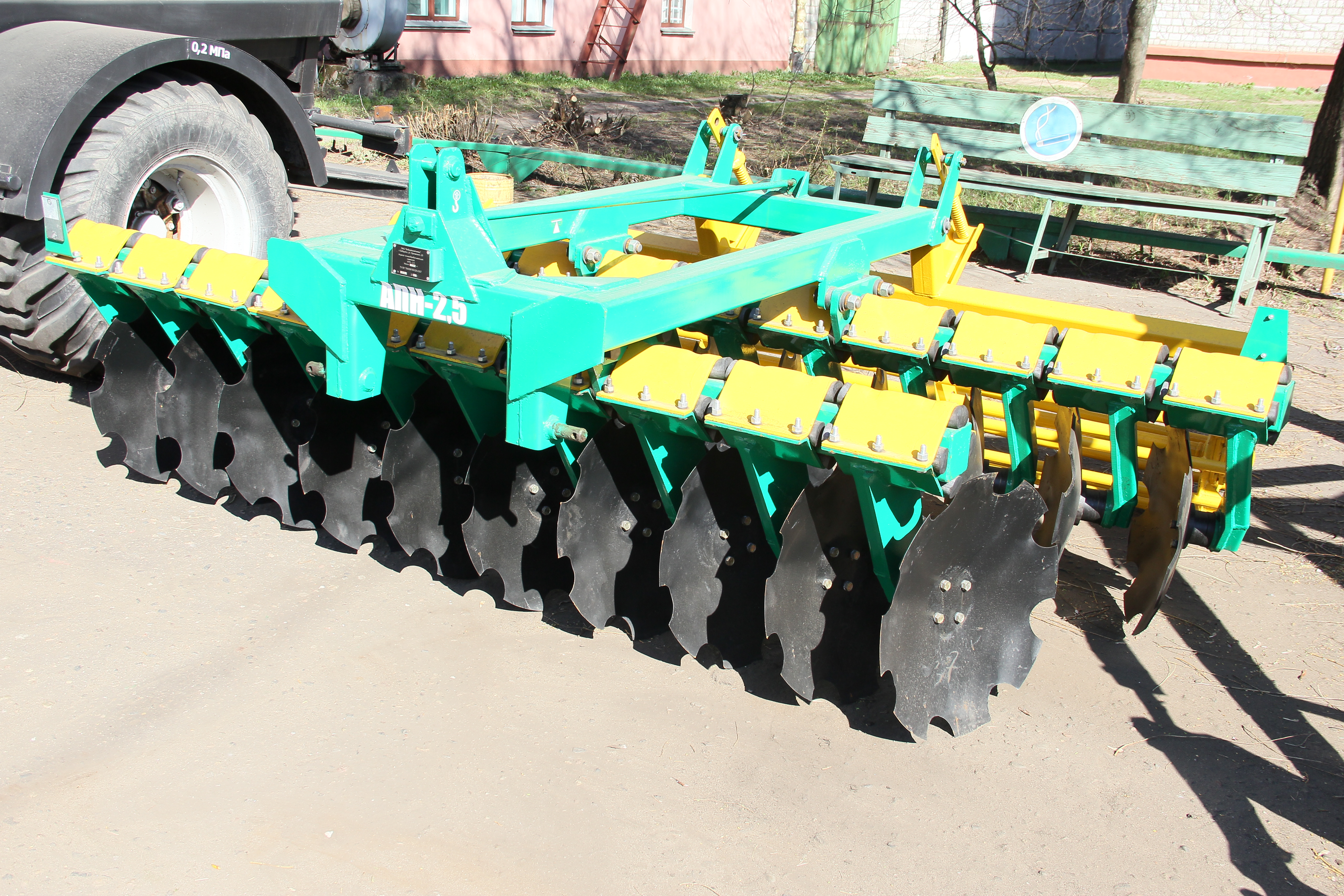

АПН-2,5 |

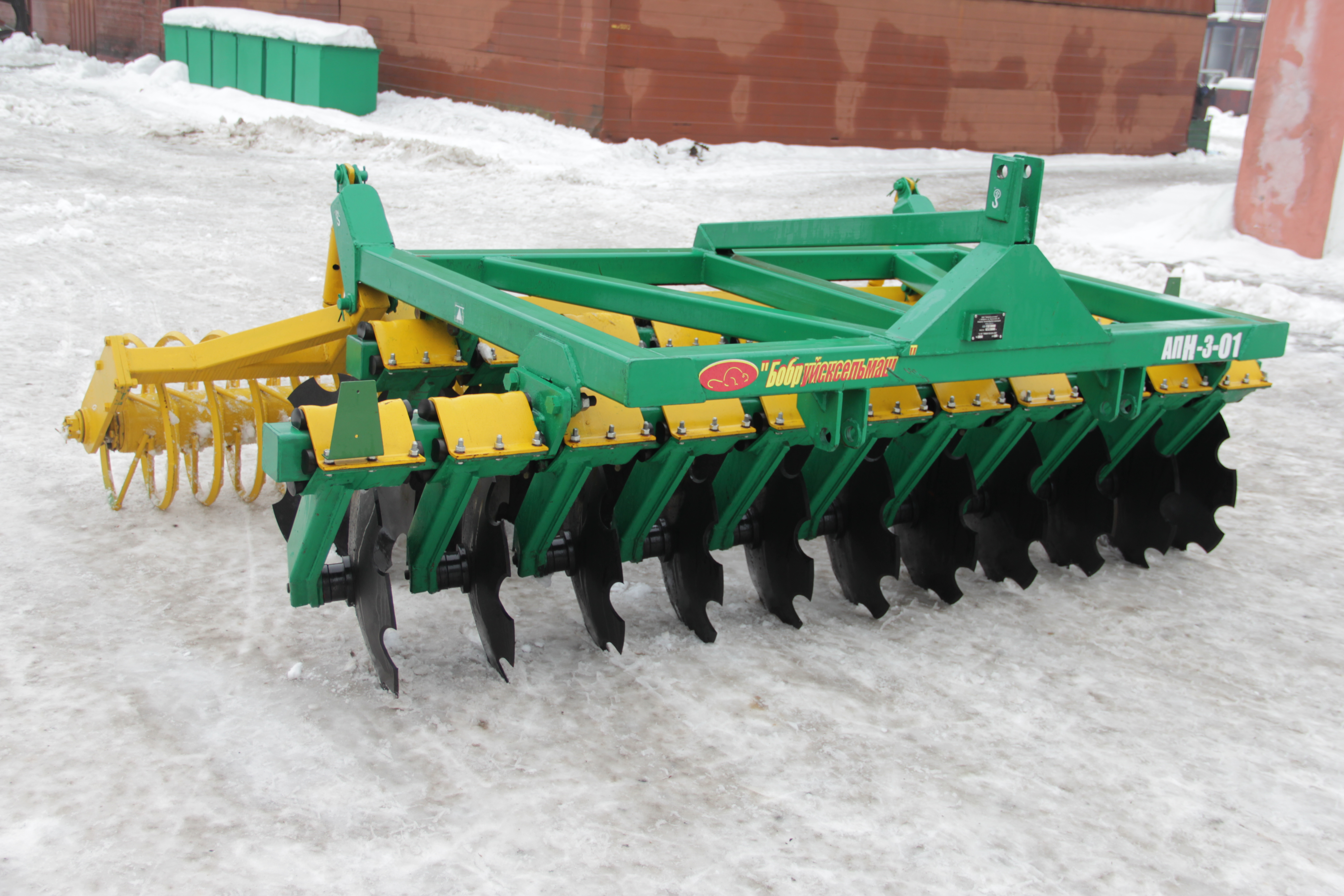

АПН-3-01 |

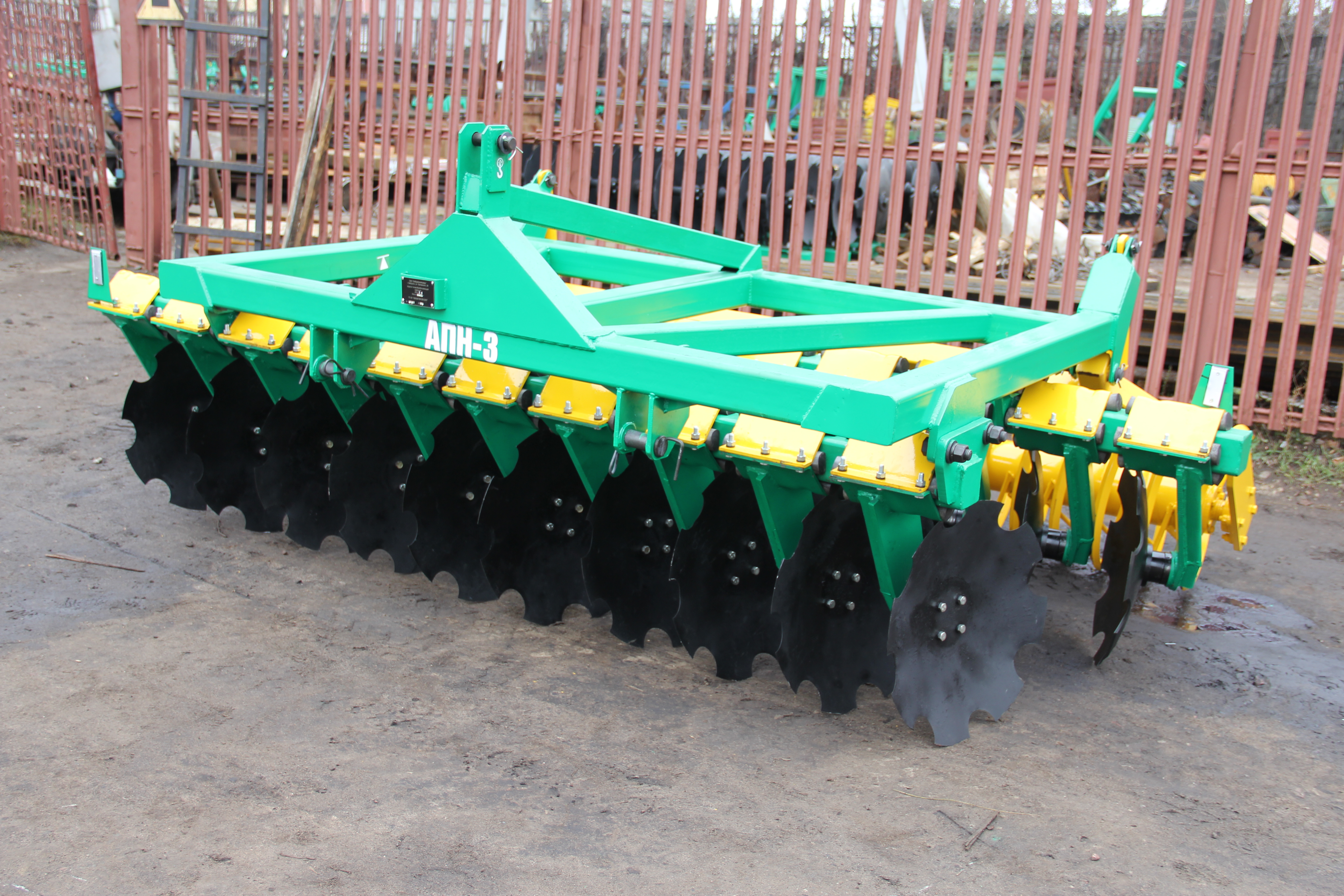

АПН-3 |

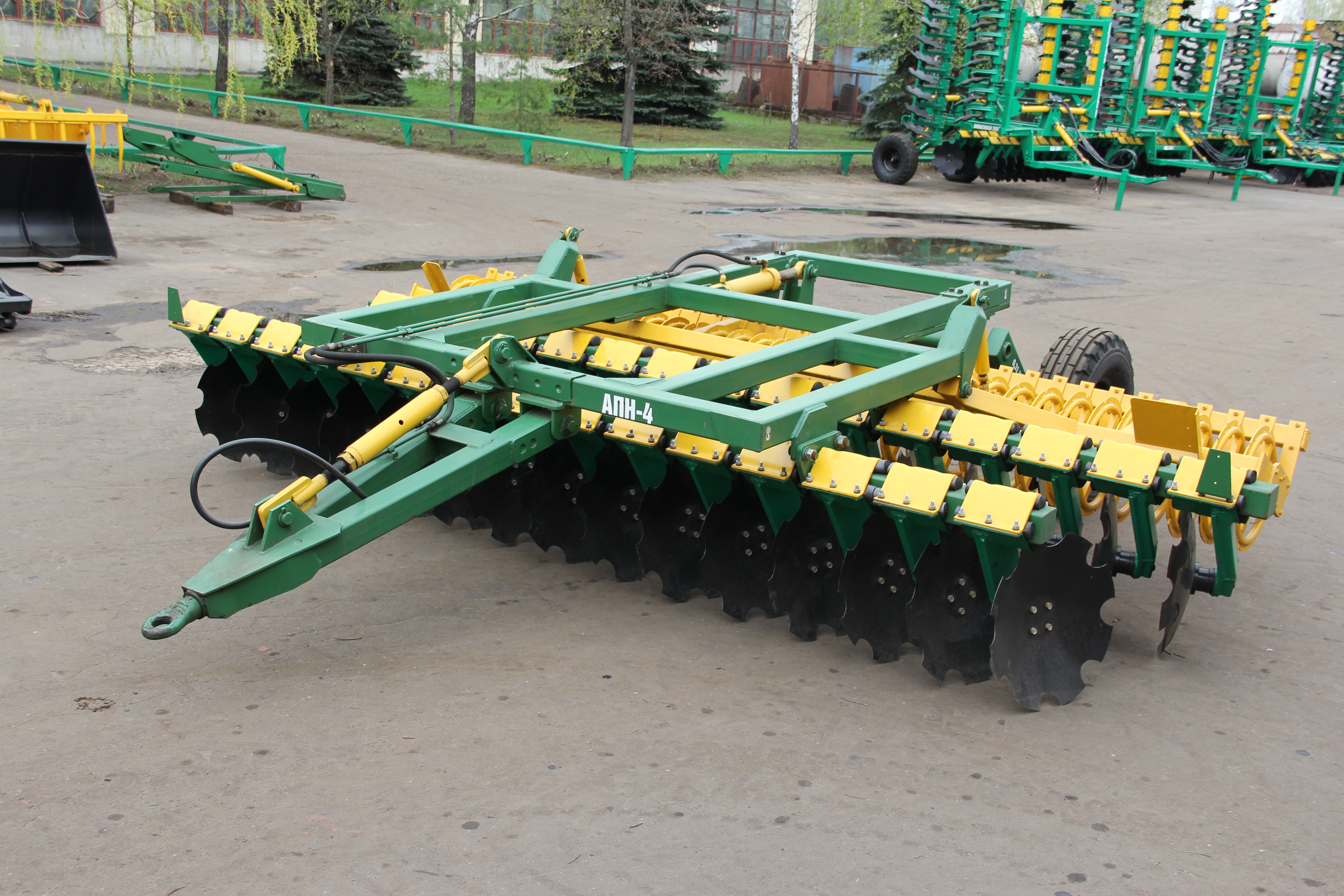

АПН-4 |
АПД-6 |

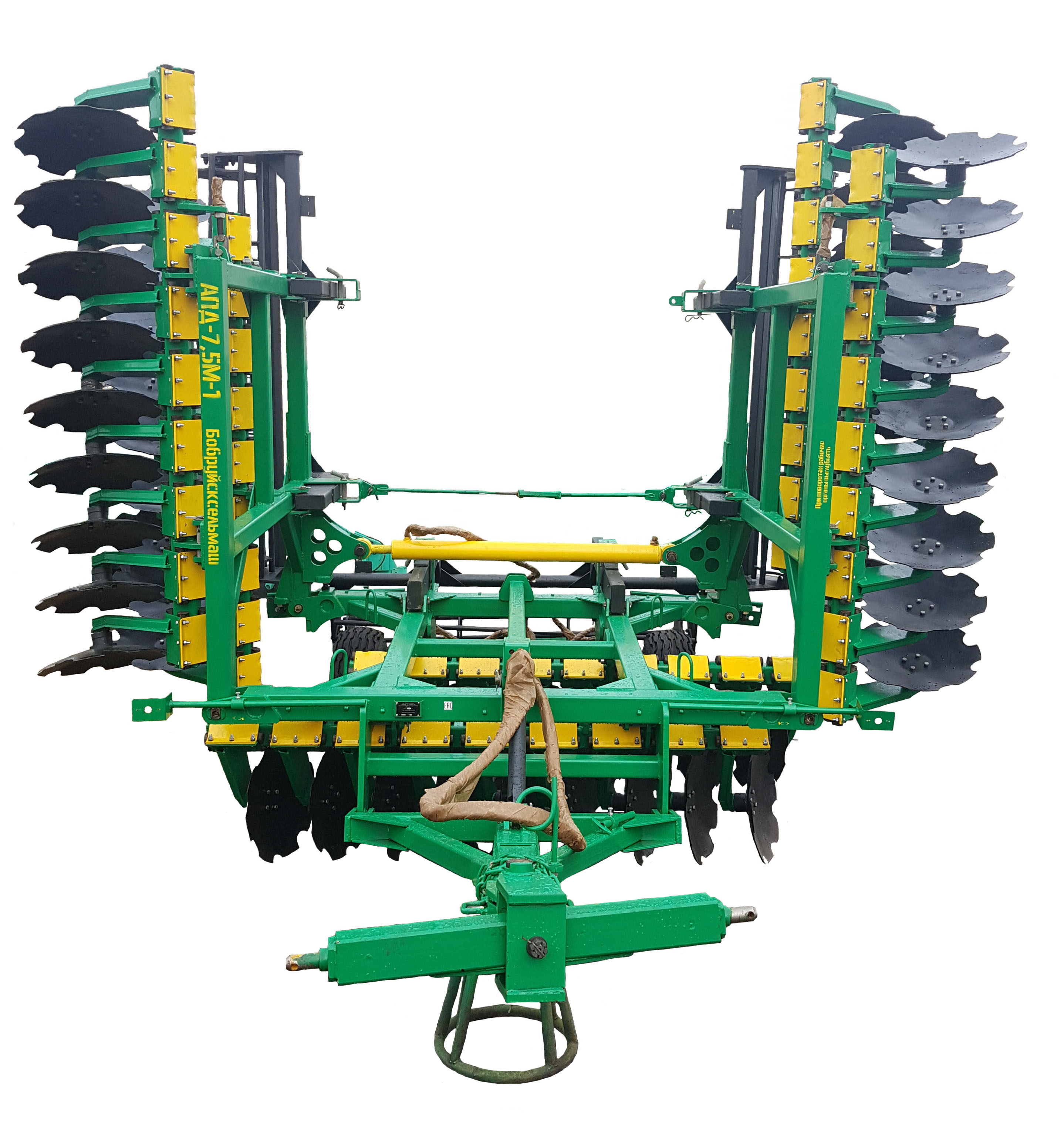

АПД-7,5М-1 |
Тип агрегата |
Навесной |
Полунавесной |
Полунавесной |
||||
Рабочая ширина захвата, м, не менее |
2+0,1 |
2,5+0,1 |
3+0,1 |
3+0,1 |
4+0,1 |
6 |
7,5 |
Необходимая мощность трактора, л. с. |
от 80 |
от 80 |
от 120 |
от 130 |
от 130 |
от 220 |
от 220 |
Масса, кг, не более |
966 |
1075 |
1475 |
1580 |
2200 |
5500 |
5600 |
Производительность за час основного времени, га/ч |
2,2 |
2,7 |
3,4 |
3,4 |
4,2 |
5,4-7,2 |
6,75-9,0 |
- глубина обработки за один проход, см
|
5-12
|
до 12
|
|||||
Количество дисковых батарей, шт. |
2 |
6 |
|||||
Количество дисков, шт. - вырезных |
16 |
20 |
20 |
20 |
28 |
42 |
54 |
Габаритные размеры, мм. в транспортном положении: - длина -ширина -высота - в рабочем положении: - длина -ширина -высота |
2275 2300 1200
2275 2300 1200 |
2275 2700 1200
2275 2700 1200 |
3390 2275 1400
4900 3900 1400 |
4900 3400 1400
4900 3400 1400 |
4900 4400 1400
4900 4400 1400 |
6000 4000 3500
6000 6300 1740 |
5900 4300 4000
5950 8150 1740 |
Рабочая скорость, км/ч не более |
до 12 |
||||||
Транспортная скорость, |
15 |
